Enkel guide for tilbakeslagssikring på drikkevannssystemer
Tilbakeslagssikring, -ventil eller -vern skal hindre at forurenset vann eller væske kan strømme tilbake og forurense drikkevannsnettet. Valg av riktig sikringstype avhenger av risikonivået, væskekategorien man vil beskytte seg mot, og hvordan anlegget er designet. Under finner du en oversikt over de tre mest brukte formene for tilbakeslagssikring, som er mulig å verifisere, i tillegg til info om hvordan disse bør monteres.
AA – Uinnskrenket luftgap
Tilbakeslagssikring med AA er et fysisk luftgap mellom drikkevannets utløp og et eventuelt mottak.

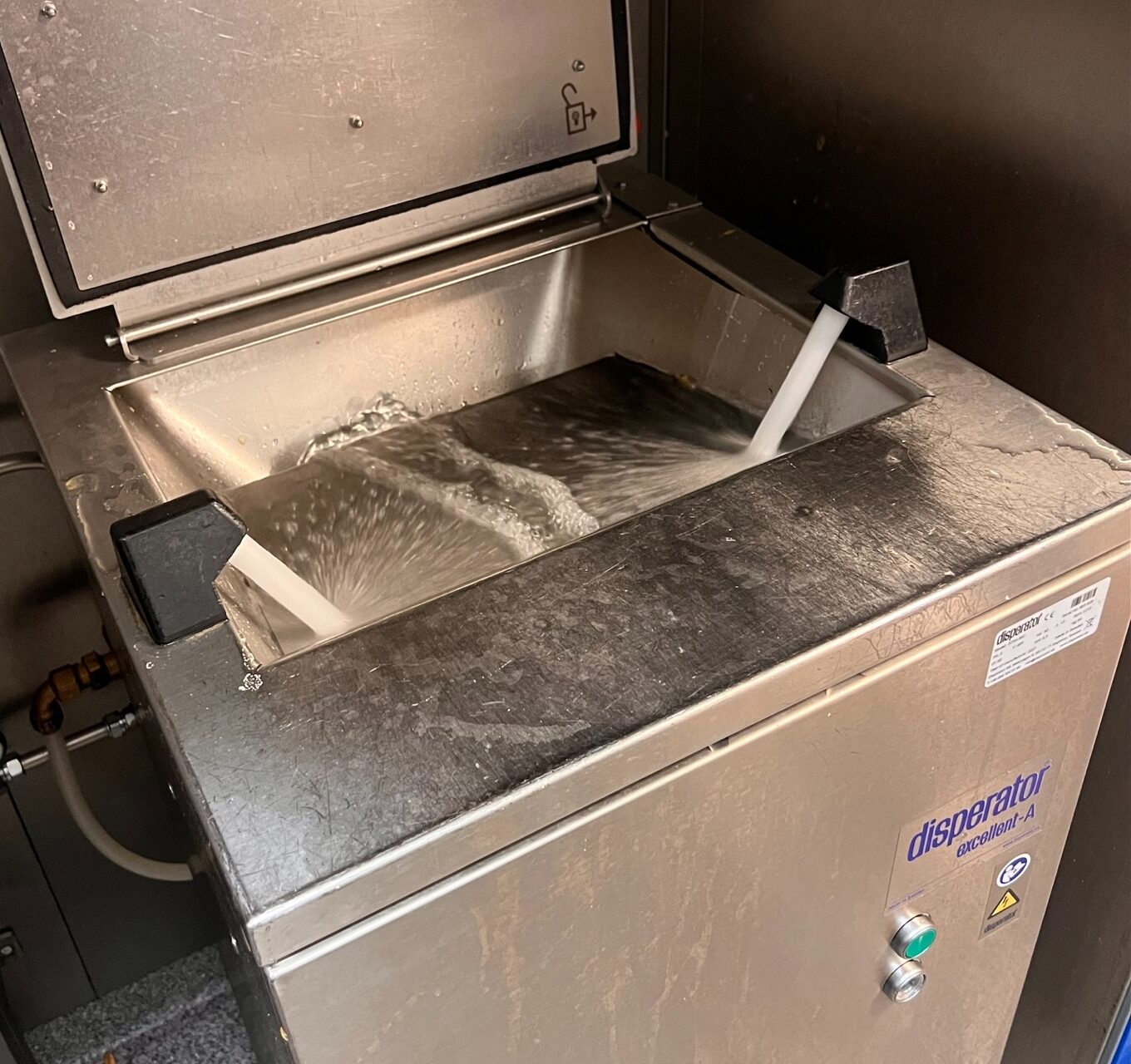

F.eks. på en matkvern hvor vanndysene er plassert over kvernens avløp eller drikkevannsrør som går i overløp til f.eks. servicevanntanker. Luftgapet vil bidra til at det ikke er mulig å få forurenset vann tilbake inn i drikkevannet ved trykkfall på systemet, og benyttes der hvor det er stor risiko for mikrobiologisk- og /eller kjemisk forurensning.

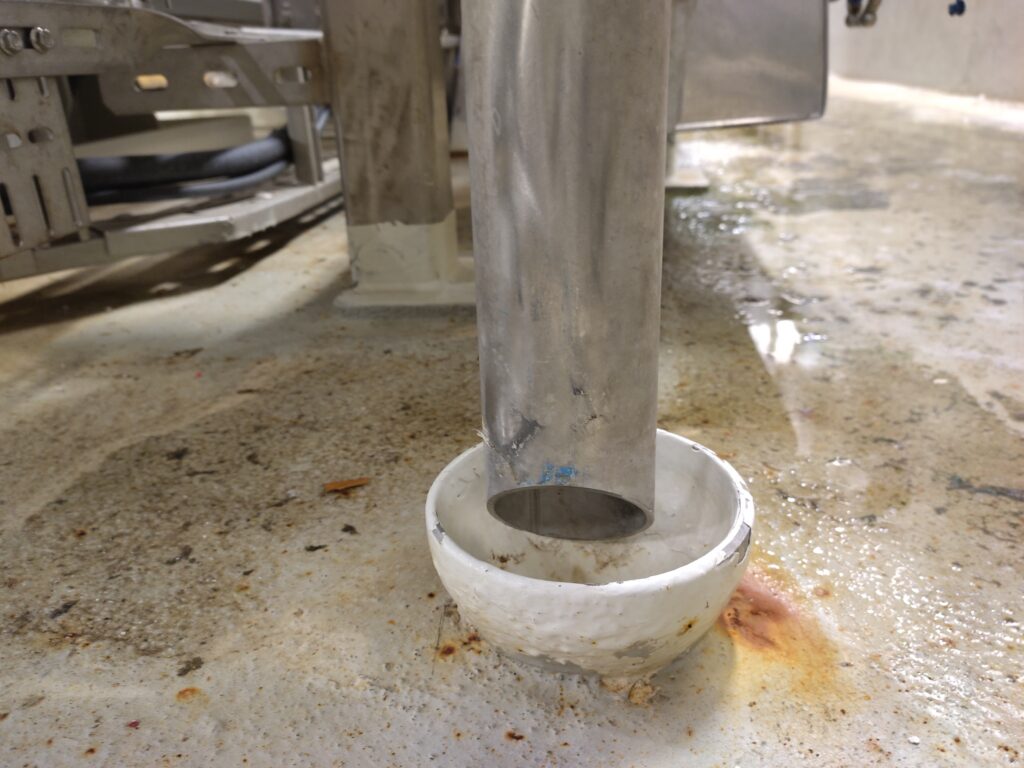

I et luftgap skal det være tilstrekkelig avstand mellom utløpet og mottaket slik at det ikke er mulig å suge noe opp i utløpsrøret ved tilbakeslag eller trykkfall på systemet. Utløpet skal aldri plasseres ned i eventuell trakt, mottaksrør eller avløp – da er ikke luftgapet tilstrekkelig sikret.
Luftgapet bør kontrolleres visuelt regelmessig for å sikre at det er intakt, ikke ombygget eller blokkert.

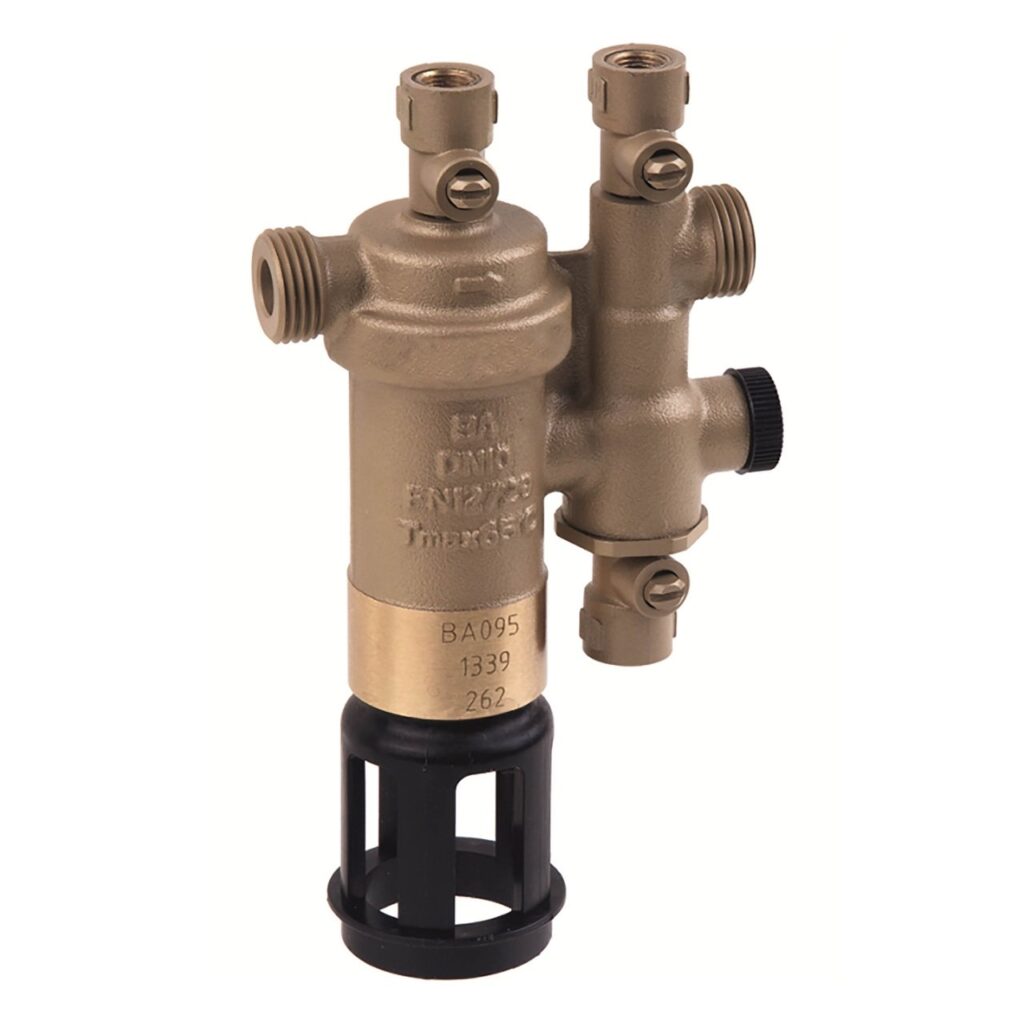

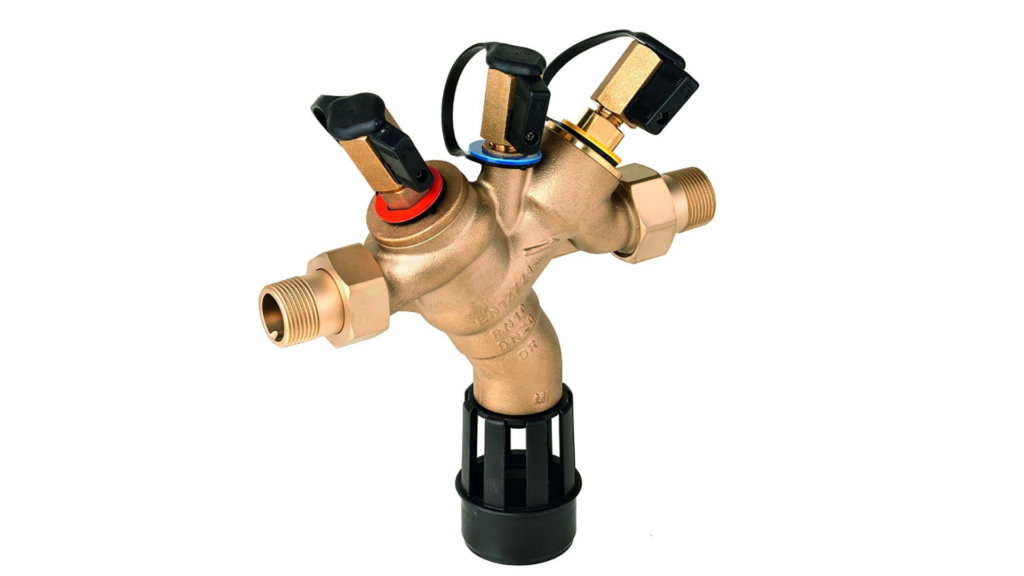

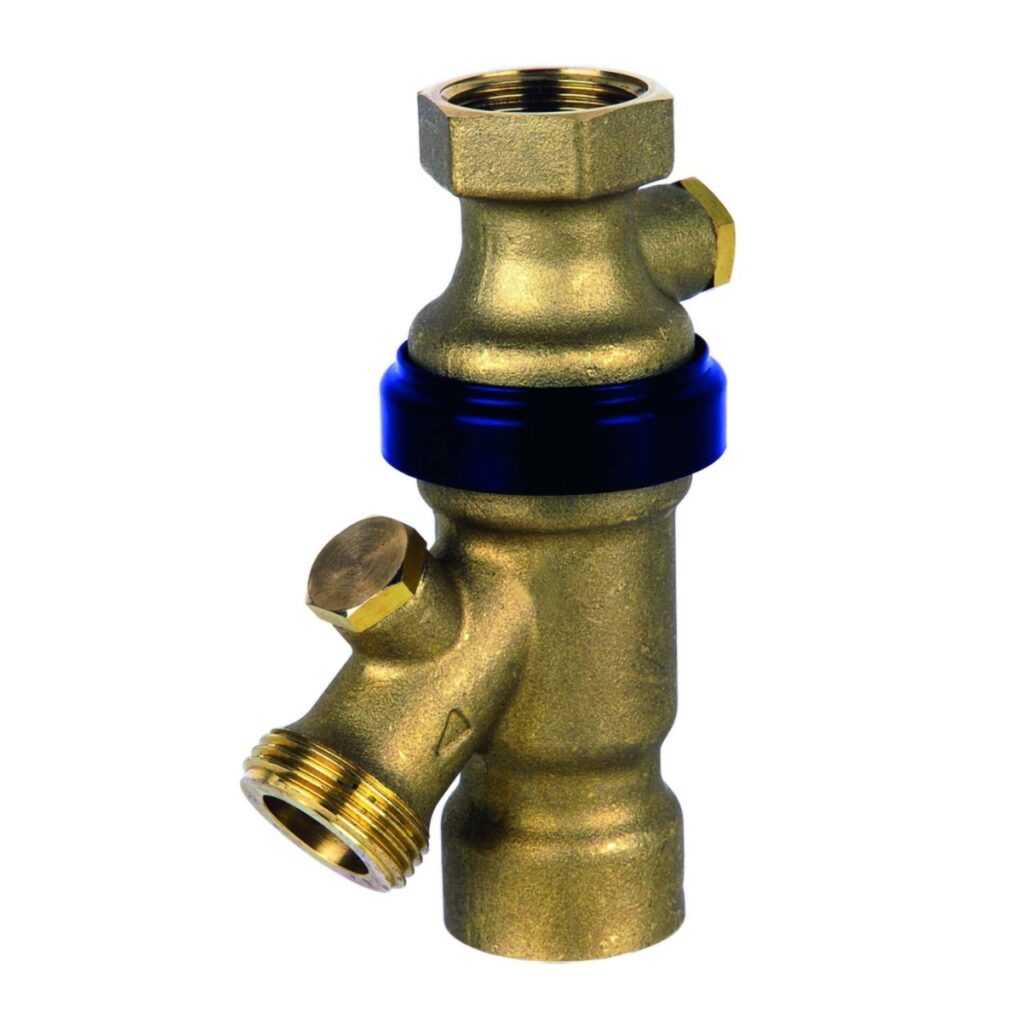

BA – Dobbel kontrollerbar tilbakeslagsventil
En BA-ventil er en enhet som består av to kontrollerbare tilbakeslagsventiler og en trykkstyrt dreneringsventil. Denne typen ventil monteres på drikkevannssystemet der hvor man kan få forurensing av helseskadelige, giftige og kreftfremkallende stoffer eller kjemikalier. Typisk finner man disse ventilene på slangestasjoner som er oppkoblet såpe, på såpedoseringsutstyr til vaskemaskiner og i avfettingsanlegg i byssa, hvor man ofte har dosering av lut.
Dersom man får trykkfall på drikkevannsystemet så vil den første tilbakeslagsventilen på innløpet stenge ned og dermed stenge vannforsyningen. Deretter åpnes dreneringsventilen og drenerer ut vannet som ligger imellom ventilene, før den siste tilbakeslagsventilen stenges. Dette skjer for å hindre tilbakeslag på drikkevannsystemet.
For å montere en BA-ventil riktig så skal det monteres stengeventiler både oppstrøms og nedstrøms ventilen, med en avstand på <250 cm. En sil bør monteres oppstrøms ventilen for å hindre at små partikler setter seg fast og hindrer riktig funksjon. Dreneringsporten på ventilen må aldri trykkes ned i avløpet, her skal det være luftgap.
Vær også obs på at de fleste BA-ventiler ikke tåler temperaturer over 65°C, og dersom man skal montere en på varmtvannslinjen så må ventilen være egnet for høye temperaturer.
En BA-ventil skal vedlikeholdes halvårlig, og funksjonstestes årlig, og må derfor monteres slik at den er ergonomisk lett tilgjengelig. Testen utføres med et spesialtilpasset apparat som kobles på ventilen.
Trykk på knappen under for å se hvordan dette gjøres!

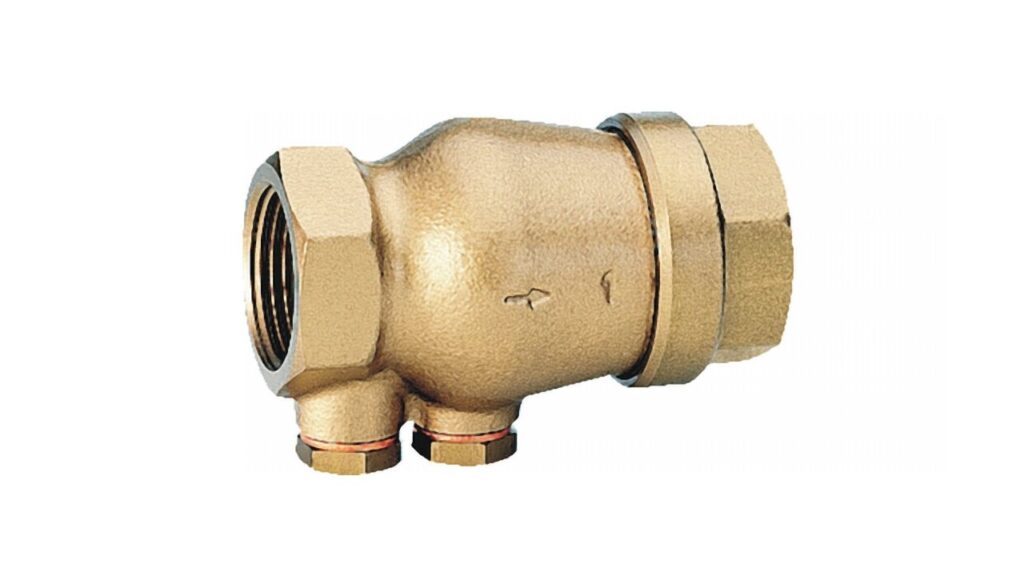

EA – Enkel kontrollerbar tilbakeslagsventil
En EA-ventil er en enkel tilbakeslagsventil som hindrer tilbakestrømming ved at en klaff stenger ned når vanntrykket reduseres.
Disse ventiltypene beskytter mot væsker med ulik temperatur, altså sammenblanding av varmt- og kaldtvann. Dette vil hindre at man får optimal veksttemperatur på drikkevannssystemet for bakterier, og spesielt for legionellabakterier. En enkel tilbakeslagsventil vil ikke være tilstrekkelig sikring mot f.eks. såper eller kjemikalier.

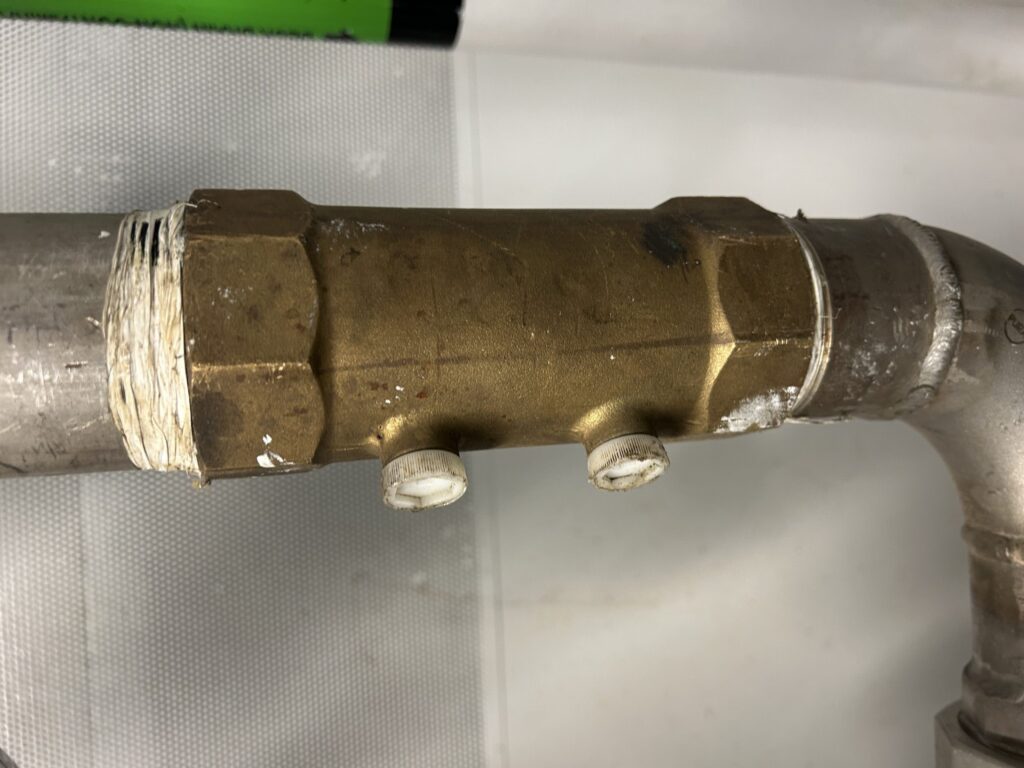

Typisk finner vi disse ventilene montert på varmt- og kaldtvannstilførselen til blandebatterier, hvor vanntilførselen står åpen etter blandebatteriet. Vanntilførselen leder ofte til en vask med ettgrepsdusj eller en slangestasjon uten såpetilkobling. EA-ventiler monteres også på vanntilførselen til varmtvannsberedere for å hindre lekkasje mellom varmt og kaldt vann.
EA-ventiler skal verifiseres årlig, og gjøres ved å lukke stengeventilen oppstrøms ventilen. Deretter åpner man dreneringsporten på ventilen for å se at det lekker vann ut. Det skal ikke strømme vann lenger enn noen sekunder for at ventilen er intakt. Renner det vann kontinuerlig må den vedlikeholdes eller byttes ut.
Hvilken type tilbakeslagssikring man trenger, avhenger av hvilken type forurensing man skal beskytte seg mot når f.eks. trykkforholdene endrer seg. Det er viktig å sikre drikkevannssystemet på riktig måte, for å unngå forurensninger. Nøkkelen til trygt drikkevann er riktig risikovurdering, korrekt installasjon av tilbakeslagsventiler og ikke minst at kontrollrutinene faktisk gjennomføres, og gjøres riktig.
